一、 產品簡介

   AJS-ZK系列智能操控裝置用于3～35KV戶內中置柜、手車柜、固定柜、環網柜等多種開關柜．具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示．儲能指示．手車位置指示、語音防誤提示、溫濕度數字顯示、RS485遠程通訊接口等多項功能。產品采用微處理器控制，內部元件為優質進口工業級品牌，具有穩定可靠、長壽命、抗干擾性強等優點。該產品較傳統的模擬顯示標牌具有顯示直觀操作方便等優點。

二、技術參數

   1、工作電源： AC/DC220V，DC110V

   2、工作環境：-20℃～+50℃

   3、控制范圍：0℃～+99℃

   4、控制精度：溫度±2℃  濕度±5%RH

   5、功耗：≤5W

   6、通訊：RS485接口

三、產品功能及特點

   1、智能化程度高：斷路器狀態顯示、手車位置顯示、隔離刀和接地刀狀態顯示、儲能顯示等；

   2、帶電顯示及閉鎖：顯示A、B、C三相是否帶電，同時提供帶電閉鎖接點。當帶電顯示器處于無電狀態下，閉鎖方能解除；

   3、可根據用戶需要在面板上設有合閘／分閘、就地／遠方轉換開關和儲能轉換開關等；

   4、溫濕度控制：可帶1～2路加熱器，當環境濕度≥90％RH時，啟動加熱，當≤70％RH時．退出加熱；當環境溫度<5℃時，啟動加熱;當環境溫度>10℃時，停止加熱;加熱啟動有 溫濕度任何一項滿足就執行，停止加熱需要同時滿足條件。當環境溫度≥40℃時，加熱器無條件退出．對于柜內溫濕度用戶也可根據需要自行設定；

   5、斷線報警：任何一路加熱器斷線，斷線指示燈亮；

   6、防誤語音提示： 操作者不在試驗位置誤合接地開關，裝置提示“請分接地開關”。

               操作者在斷路器合閘位置誤將手車推進或拉出，裝置提示“請分?jǐn)嗦菲鳌?/span>

               操作者同時有以上兩條誤操作，裝置提示“請分?jǐn)嗦菲鳎?qǐng)分接地開關”

    7、通訊功能：RS485接口，MODBus通訊協議。

四、產品選型表

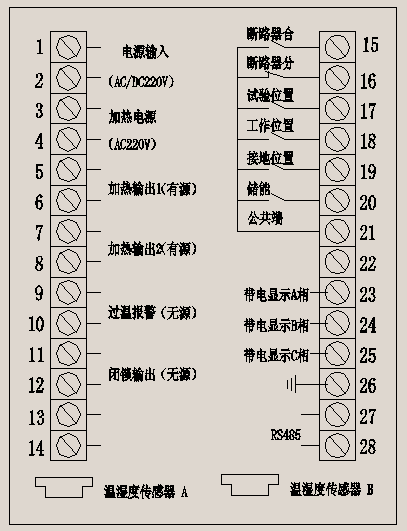

五、背板接線圖

六、開孔尺寸

開孔尺寸：220（寬）X165（高）（單位：mm）
